热电阻的安装方式有哪些？

      热电阻的安装方式核心围绕 “适配被测介质形态（流体 / 固体）、安装场景（管道 / 容器 / 狭小空间）、工况条件（高温 / 高压 / 腐蚀）” 设计，不同安装方式在固定可靠性、测温精度、维护便利性上差异显著，以下是工业场景中常用的安装方式及适配要点：

一、按 “安装固定形式” 划分（核心分类，适配不同设备结构）

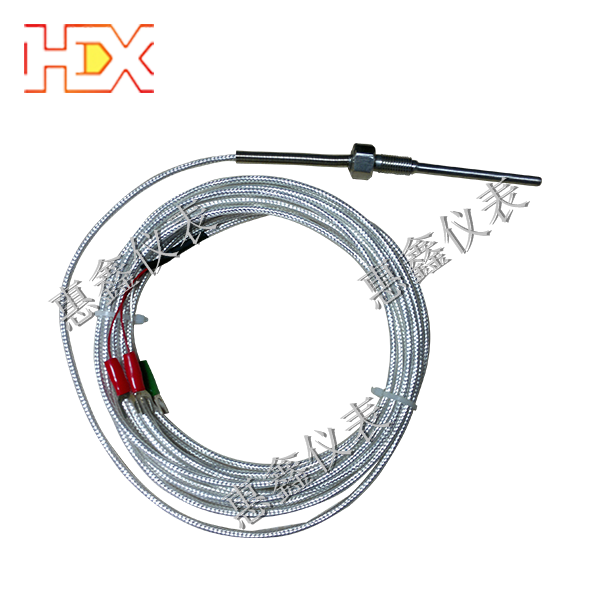

1. 螺纹安装（通用，适配管道 / 设备腔体）

结构形式：热电阻探头尾部焊接螺纹接头（常见规格 M16×1.5、M20×1.5、M27×2），直接拧入设备预留的螺纹孔内；

密封方式：螺纹处缠绕生料带（PTFE）或加装金属垫片，高压场景（＞1MPa）需用金属八角垫 / 透镜垫；

适配场景：

流体介质（液体 / 气体）管道测温（如蒸汽管道、化工反应釜出料管）；

设备腔体测温（如电机外壳、小型储罐）；

关键要求：

螺纹规格需与设备预留孔匹配，避免滑丝；

插入深度≥管道内径 1/3（小≥50mm），确保探头与介质充分接触；

高温高压场景（＞400℃/＞10MPa）需选用耐高温合金螺纹接头（如 316L）。

2. 法兰安装（适配高压 / 大口径管道 / 容器）

结构形式：热电阻配备法兰（平焊法兰 / 对焊法兰，常见 DN25、DN40、DN50），通过螺栓固定在设备法兰口上；

密封方式：法兰面加装耐温密封垫（高温用石墨垫，腐蚀环境用四氟垫）；

适配场景：

大口径管道（内径≥100mm）、压力容器（如反应釜、储罐）测温；

振动大、易松动的工况（如泵体出口管道）；

关键要求：

法兰压力等级需≥设备工作压力（如 1.6MPa、4.0MPa）；

法兰材质与设备一致（碳钢管道用碳钢法兰，不锈钢管道用 304/316L 法兰），避免电化学腐蚀。

3. 卡套安装（适配狭小空间 / 薄壁管道）

结构形式：通过卡套接头将热电阻探头固定在薄壁管道或设备接口上，无需焊接 / 攻丝；

密封方式：卡套与管道过盈配合实现密封，适配低压场景（≤1MPa）；

适配场景：

薄壁不锈钢管道（如食品 / 医药行业洁净管道）；

狭小空间（如仪器内部、小型阀门腔体）；

关键要求：

卡套规格需与探头直径 / 管道外径匹配（如 φ6、φ8 探头对应同规格卡套）；

安装时卡套需拧紧到位（扭矩≥20N・m），避免泄漏。

4. 表面贴装（适配固体表面测温）

结构形式：热电阻探头为扁平状 / 贴片式，通过粘贴（导热胶）、螺栓压紧、焊接等方式固定在固体表面；

适配场景：

设备壳体（如电机外壳、换热器壁面）、金属构件测温；

无法打孔的精密设备表面；

关键要求：

热电阻探头与固体表面需紧密贴合（可涂导热硅脂提升传热效率）；

高温表面（＞200℃）需用焊接 / 螺栓固定，避免导热胶失效。

5. 铠装插入式（适配狭小 / 振动 / 腐蚀空间）

结构形式：铠装热电阻（直径 1~8mm）直接插入预留的保护套管或设备小孔内，无额外固定件（或配简易锁紧螺母）；

适配场景：

电机绕组、变压器线圈、轴承等狭小空间测温；

强振动（如泵体、风机）、腐蚀环境（如化工介质）；

关键要求：

保护套管材质需适配工况（腐蚀环境用 316L，高温用 310S）；

探头插入深度≥保护套管长度的 2/3，避免测温滞后。
