热电阻的安装规范有哪些？

       热电阻的安装规范需覆盖安装前准备、安装位置与深度、固定方式、接线防护等多个关键环节，同时适配不同工况的特殊要求，以此保障测温精度和设备稳定性，具体规范如下：

安装前准备规范

       元件与工具核查：先核对热电阻分度号（如 PT100、Cu50）、保护管材质等参数是否匹配工况；再检查保护管无裂纹凹陷，用 500V 兆欧表测试绝缘电阻需＞100MΩ。同时备好适配工具，如螺纹安装需准备管钳和 PTFE 生料带，法兰安装需准备石棉垫片等。

       环境预处理：测量点需避开变频器、电机等强电磁干扰源，选择介质流速平稳处；高温环境（＞80℃）要提前规划耐高温导线布线，户外或潮湿环境需确认热电阻接线盒防水等级达 IP67。

安装位置与插入深度规范

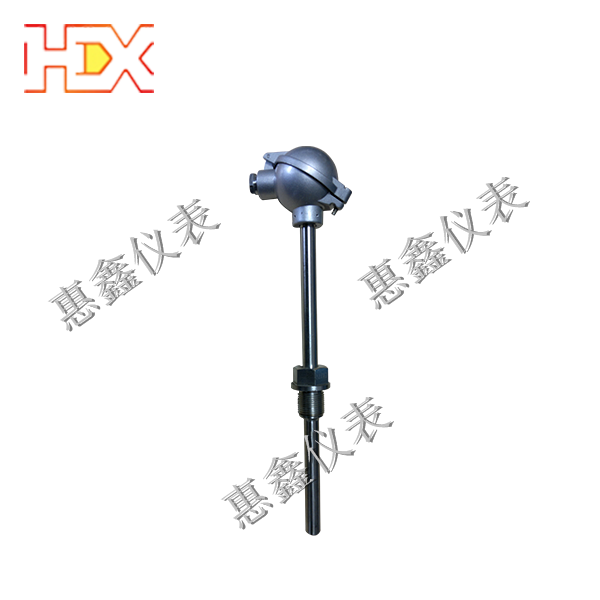

       热电阻位置选择：优先选被测介质温度均匀处，比如管道直管段，避开阀门、弯头、换热器进出口等温度波动区域；远离加热管等热源，间距≥500mm，无法避开时加装隔热板。振动设备（如风机）旁需搭配弹簧减震支架，防爆场所则选用 ExdⅡCT6 隔爆型接线盒。

       插入深度：管道测温时，插入深度为管道直径的 1/2 - 2/3，例如 200mm 管径需插入 100mm；高温高压高速流体场景，浅插式插入深度≥75mm。炉膛、烟道测温时，铠装热电阻插入深度≥1m；插入深度超 1m 时，需垂直安装或加装支撑架。表面测温时，端面热电阻接触面要涂导热硅脂，且接触面压力≥0.5MPa 以保障热传导。

       固定与密封规范：不同场景适配不同固定方式，且需做好密封防止泄漏或空气渗入。比如法兰安装要加石棉垫片，对角拧紧螺栓；螺纹安装需缠绕 PTFE 生料带，旋入深度≥15mm；卡套式安装需确保卡套尺寸与热电阻、接头匹配。高压环境安装后，需以 1.5 倍工作压力保压 10 分钟做气密性测试；负压管道更要强化密封，避免冷空气进入影响测温。

接线与布线规范

       接线方式匹配：短距离（＜5m）低精度场景可用二线制；工业主流三线制适用于＜100m 传输，能补偿导线电阻误差；高精度场景（如实验室）选用四线制，搭配冷端补偿模块，误差可＜0.2℃。接线时需按端子标识操作，三线制常遵循红（A+）、红（A -）、蓝（B）的接线规则。

       布线防护：选用屏蔽双绞线，屏蔽层仅在控制柜侧单端接地。信号电缆需独立布线，避免与动力电缆混走同一线管，两者间距≥300mm，交叉布线时呈 90° 角减少干扰。此外接线盒面盖朝上、入线口朝下，防止雨水灰尘进入。

特殊工况安装补充规范

       腐蚀与高粘度介质：腐蚀环境选用哈氏合金 C276 保护管，或加装防腐套管；高粘度介质场景，插入深度需超过管道中心 20%，避免挂料影响测温响应。

       铠装热电阻特殊要求：其最小弯曲半径≥5 倍直径，例如 φ6mm 套管弯曲半径需＞30mm，禁止强行扭动导线防止内部铂丝断裂。

       调试校验：安装后用万用表测量回路电阻，比如 0℃时 PT100 阻值约 100Ω；可通过热水加热探头，观察仪表显示是否正常上升。还可在冰水混合物中校准 0℃点，偏差大时调整控制系统内变送模块的零点和量程参数。
